局部放電測試系統TPP新品介紹

來源：北京康高特儀器設備有限公司發布時間：2016-12-28 17:57:18 作者：張?chǎng)?/span> 瀏覽次數：3179次分類：技術文章

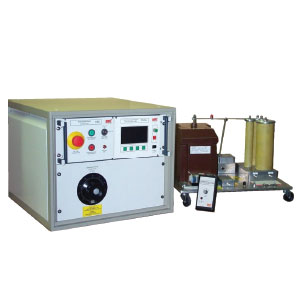

德國MPS 局部放電測試系統TPP是一套局部放電測試系統，能夠?qū)?/10/15kV的高壓施加在電力設備上，從而檢驗電力設備的絕緣材料是否存在瑕疵（局部放電）。儀器主要用于電機、電力線纜、高壓開關設備等等電力設備的檢測，可以對新出廠的設備進行臭氧實驗。TPP系統主要包括3個部分：TMG局放檢測儀（測量電壓、電流的RMS值及峰值）、高壓發生器及控制器（STE）。儀器的配件有局放校準器TPK、軟件MSPS、高壓開關HU等。

局部放電測試系統TPP的特點：
  ?TPP內部包括鑄造樹脂絕緣的試驗變壓器（無局放）、耦合電容器（無局放）、分壓器、接地開關（系統故障時自動閉合）
  ?產生5kV，10 kV，15kV，20 kV的高壓

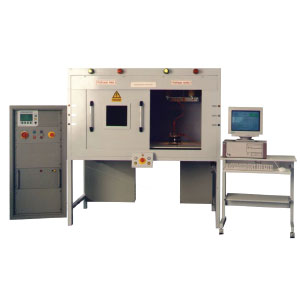

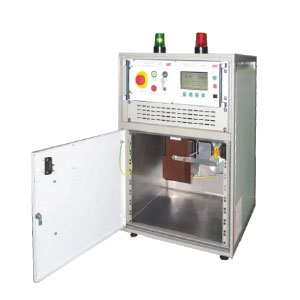

  ?有3種不同的柜型可供選擇，用于安裝TPP系統
  ?高壓選擇開關，用于選擇不同的端口
  ?MSPS軟件，用于控制、測量、處理數據
  ?局放分析模塊
  ?繪制局放及電壓曲線模塊

局部放電測試系統TPP的應用范圍：
  用于測試下列電力設備：
     ?發電機、電力變壓器、電力電纜、高壓開關設備等
?電力科學研究

局部放電測試系統TPP的技術參數：

供電電源	230V，4A，50/60Hz
可調輸出電壓0-*	5，10，15kV
輸出功率	500VA
耦合電容	2nF
局放測量
窄帶濾波（頻率帶寬15kHz）	0.1-2.5MHz，步長10kHz
寬帶濾波（4個頻帶）	40 - 250 kHz, 40- 400 kHz 80 - 250 kHz, 80 - 400 kHz
局部放電量測量范圍	2.5-25000pC
校準范圍	2.5-5-10-25-50pC
